Fusíveis e lâmpadas
● De
smont
e o travão de abertura
››› Fig. 103 A em dois passos: primeiro des-
b loqueie o tr
avão p
uxando-o para trás (seta
1 ) e, em seguida, desloque-o ligeiramente
p ar
a a dir

eita (seta 2 ). Desmonte a guia
quando a t amp
a e
stiver em abertura normal
(30°).
● Liberte os pivôs laterais B e desbloqueie
a t amp
a até à se

gunda abertura (60°).
Proceda na ordem inversa para colocar nova-
mente o porta-luvas na posição de serviço. CUIDADO
● De smont

e as tampas das caixas de fusíveis
e volte a montá-las corretamente para evitar a
ocorrência de danos no veículo.
● Proteger as caixas de fusíveis abertas para
evitar a entr
ada de sujidades ou humidade. A
sujidade e a humidade nas caixas de fusíveis
podem originar danos no sistema elétrico. Fusíveis no compartimento do motor
Fig. 104
No compartimento do motor: tampa
d a c
ai

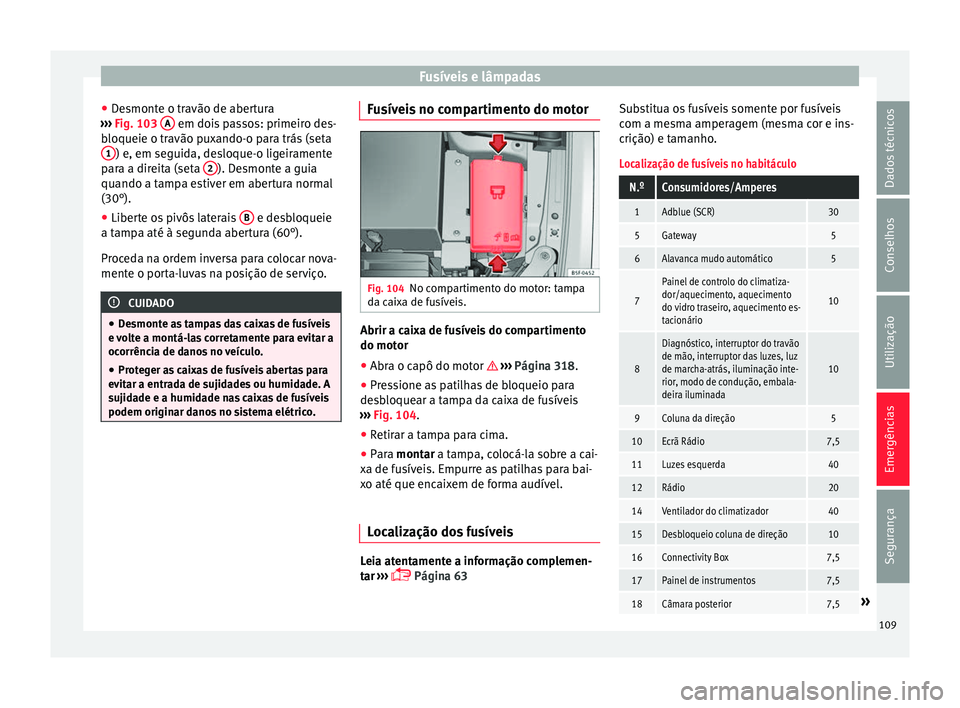

xa de fusíveis. Abrir a caixa de fusíveis do compartimento
do mot
or
● Abr a o c

apô do motor  ›››
Página 318.
● Pressione as patilhas de bloqueio para
desb
loquear a tampa da caixa de fusíveis
››› Fig. 104.
● Retirar a tampa para cima.
● Para montar a tampa, colocá-la sobre a cai-
xa de f
usíveis. Empurre as patilhas para bai-
xo até que encaixem de forma audível.
Localização dos fusíveis Leia atentamente a informação complemen-
t
ar ›

››  Página 63 Substitua os fusíveis somente por fusíveis
com a mesm

a amperagem (mesma cor e ins-
crição) e tamanho.
Localização de fusíveis no habitáculo
N.ºConsumidores/Amperes
1Adblue (SCR)30
5Gateway5
6Alavanca mudo automático5
7
Painel de controlo do climatiza-
dor/aquecimento, aquecimento
do vidro traseiro, aquecimento es-
tacionário
10
8
Diagnóstico, interruptor do travão
de mão, interruptor das luzes, luz
de marcha-atrás, iluminação inte-
rior, modo de condução, embala-
deira iluminada
10
9Coluna da direção5
10Ecrã Rádio7,5
11Luzes esquerda40
12Rádio20
14Ventilador do climatizador40
15Desbloqueio coluna de direção10
16Connectivity Box7,5
17Painel de instrumentos7,5
18Câmara posterior7,5» 109
Dados técnicos
Conselhos
Utilização
Emergências
Segurança

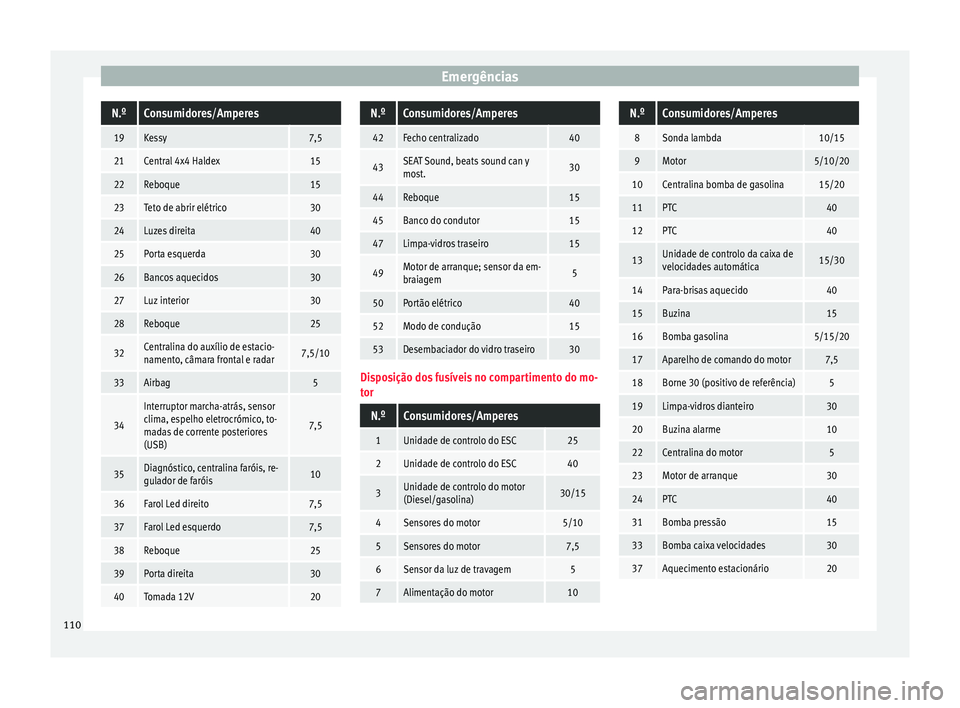

EmergênciasN.ºConsumidores/Amperes
19Kessy7,5
21Central 4x4 Haldex15
22Reboque15
23Teto de abrir elétrico30
24Luzes direita40
25Porta esquerda30
26Bancos aquecidos30
27Luz interior30
28Reboque25
32Centralina do auxílio de estacio-
namento, câmara frontal e radar7,5/10
33Airbag5
34
Interruptor marcha-atrás, sensor
clima, espelho eletrocrómico, to-
madas de corrente posteriores
(USB)
7,5
35Diagnóstico, centralina faróis, re-
gulador de faróis10
36Farol Led direito7,5
37Farol Led esquerdo7,5
38Reboque25
39Porta direita30
40Tomada 12V20
N.ºConsumidores/Amperes
42Fecho centralizado40
43SEAT Sound, beats sound can y
most.30
44Reboque15
45Banco do condutor15
47Limpa-vidros traseiro15
49Motor de arranque; sensor da em-
braiagem5
50Portão elétrico40
52Modo de condução15
53Desembaciador do vidro traseiro30
Disposição dos fusíveis no compartimento do mo-
tor
N.ºConsumidores/Amperes
1Unidade de controlo do ESC25
2Unidade de controlo do ESC40
3Unidade de controlo do motor
(Diesel/gasolina)30/15
4Sensores do motor5/10
5Sensores do motor7,5
6Sensor da luz de travagem5
7Alimentação do motor10
N.ºConsumidores/Amperes
8Sonda lambda10/15
9Motor5/10/20
10Centralina bomba de gasolina15/20
11PTC40
12PTC40
13Unidade de controlo da caixa de
velocidades automática15/30
14Para-brisas aquecido40
15Buzina15
16Bomba gasolina5/15/20
17Aparelho de comando do motor7,5
18Borne 30 (positivo de referência)5
19Limpa-vidros dianteiro30
20Buzina alarme10
22Centralina do motor5
23Motor de arranque30
24PTC40
31Bomba pressão15
33Bomba caixa velocidades30
37Aquecimento estacionário20
110

Fusíveis e lâmpadas
Aviso
● Exi s
tem no veículo mais fusíveis além dos
indicados neste capítulo. Estes devem ser
substituídos exclusivamente numa oficina es-
pecializada.
● As posições que não estão ocupadas por
nenhum fusív
el não aparecem nas tabelas.
● Alguns dos equipamentos apresentados
nas
tabelas fazem apenas parte de determi-
nadas versões do modelo ou constituem
equipamentos opcionais.
● Tenha em atenção que as tabelas corres-
pondem aos d
ados disponíveis à data da im-
pressão deste manual, pelo que estão sujei-
tos a modificações. Substituição de lâmpadas
Intr odução ao t
em

aLeia atentamente a informação complemen-
t
ar
›

››  Página 64.
A substituição de lâmpadas exige perícia téc-
nica.
Se desejar substituir as lâmpadas do com-
partimento do motor você mesmo, lembre-se
de que é uma zona perigosa ››› em Traba-
lh ar no c
omp

artimento do motor na
página 319. Uma lâmpada só pode ser substituída por
outra do mesmo tipo

. A designação consta
no respetivo porta-lâmpadas.
Em função do equipamento, existem diver-
sos sistemas de faróis e luzes traseiras:
● Faróis principais de halogéneo
● Farol principal full-LED*
● Lâmpada de retroiluminação
● Luz traseira com LED*
Sist
ema de faróis full-LED*
Os faróis full-LED implementam todas as fun-
ções luminosas (luz diurna, de posição, indi-
cadora de mudança de direção, médios e
máximos) com díodos eletroluminescentes
(LED) como fonte de luz.
Os faróis full-LED foram concebidos para du-
rar toda a vida do veículo e as fontes de luz
não podem ser substituídas. No caso de ava-
ria do farol, dirija-se a uma oficina especiali-
zada para que seja substituído. ATENÇÃO
● Os tr ab

alhos no compartimento do motor
devem ser realizados com especial cuidado -
existe o risco de queimaduras.
● As lâmpadas encontram-se sob pressão e
podem est
oirar durante a substituição, pelo
que existe o risco de ferimentos nesta opera-
ção. ●
Em ca so de s

ubstituição de uma lâmpada,
ter o cuidado de evitar ferimentos nas arestas
vivas, em especial da carcaça do farol. CUIDADO
● Ant es

de iniciar os trabalhos no sistema
elétrico tem de se extrair a chave da ignição.
Caso contrário, poderá ocorrer um curto-cir-
cuito.
● Apague as luzes e a luz de estacionamento
antes
de trocar uma lâmpada de incandes-
cência.
● Proceder com cuidado para não danificar
nenhuma peça. Aviso sobre o impacto ambiental
Nas lojas da especialidade poderá informar-
-se so br

e como eliminar lâmpadas de incan-
descência com anomalias. Aviso
● Verifi que c

om regularidade se todos os
equipamentos de iluminação do seu veículo
funcionam na perfeição, especialmente as lu-
zes exteriores. Isto não resulta apenas numa
maior segurança para si, mas também para
os restantes condutores.
● Adquira a nova lâmpada antes de dar início
à subs
tituição da lâmpada com anomalia.
● Não toque na ampola de vidro da lâmpada
com as
mãos, sendo melhor utilizar um peda-
ço de tecido ou papel. Os resíduos deixados » 111
Dados técnicos
Conselhos
Utilização
Emergências
Segurança

Emergências
pelas impressões digitais evaporariam com o
ca
lor d
a lâmpada de incandescência acesa,
precipitando-se na superfície do espelho e
acabariam por danificar o refletor.
● Dependendo do nível de equipamento do
veícu
lo, parte ou toda a iluminação interior
e/ou exterior pode ser de LED. Os LED têm
uma vida estimada superior à vida do veículo.
No caso de avaria de uma luz LED, dirija-se a
uma oficina especializada para que seja sub-
stituída. Substituir as lâmpadas de in-
c
ande
s

cência dianteiras
Lâmpada de médios Fig. 105
No compartimento do motor: retirar a
t amp
a. Fig. 106
No compartimento do motor: lâmpa-
da de luz de médio
s. Realize as operações na sequência indicada:
Abra o c
apô do mot

or.
Desloque os tirantes ›››
Fig. 105 1 no
sentido d a set
a e p

uxe a tampa.
Retirar o conector ›››
Fig. 106 2 da lâm-
p a
d

a.
Desencaixe a mola de fixação ›››
Fig. 106
3 pressionando-a para dentro e para a
dir eit
a.
R

etire a lâmpada e coloque a nova de
modo a que a saliência de fixação do
prato fique na reentrância do refletor.
Proceder no sentido inverso para a mon-
tar.
1.
2.
3.
4.
5.

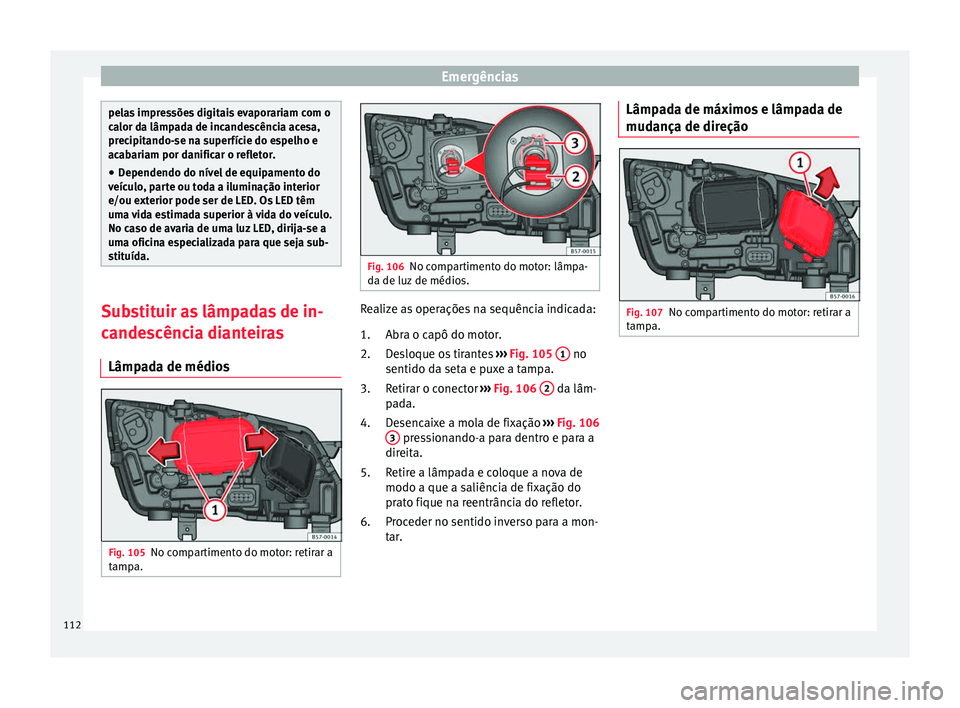

6. Lâmpada de máximos e lâmpada de
mudança de direção
Fig. 107
No compartimento do motor: retirar a
t amp
a.112

Fusíveis e lâmpadas
Fig. 108
No compartimento do motor: lâmpa-
d a de luz
de e
strada 2 e lâmpada de mu-
d ança de dir
eção 3 .
Realize as operações na sequência indicada:
Lâmp
a
d

a da luz de máximos
Abra o capô do motor.
Desloque o tirante ››› Fig. 107 1 no
sentido d a set
a e p

uxe a tampa.
Pressione a parte lateral do conector
››› Fig. 108 2 para a esquerda ou para a
dir eit
a e p

uxe.
Retire a lâmpada desligando o conector.
Proceder no sentido inverso para a mon-
tar.
1.
2.
3.
4.
5. Lâmpada do indicador de mudança de dire-
ção
Abra o capô do mot

or.
Desloque o tirante ››› Fig. 107 1 no
sentido d a set
a e p

uxe a tampa.
Rode o porta-lâmpadas ››› Fig. 108 3 para a esquerda e puxe.
R
etir
e a lâmp

ada pressionando o porta-
-lâmpadas e rode-a ao mesmo tempo
para a esquerda.
Proceder no sentido inverso para a mon-
tar.
1.
2.
3.
4.
5. Lâmpada do farol de nevoeiro* Fig. 109
Farol de nevoeiro: extrair a grade. » 113
Dados técnicos
Conselhos
Utilização
Emergências
Segurança

Emergências
Fig. 110
Farol de nevoeiro: desmontar o por-
ta-lâmp a
das Realize as operações na sequência indicada:
Retir
e o p

arafuso ››› Fig. 109 1  d
a
gr a

de do farol de nevoeiro utilizando
uma chave de fendas e extraia a grade.
Retire os 3 parafusos ››› Fig. 109 2 .
R etir
e o gr

ampo metálico que se encon-
tra na parte superior do farol de nevoei-
ro, puxando para fora do veículo 3  e
r etir
e o f

arol de neblina.
Retirar o conector ›››
Fig. 110 1 da lâm-
p a
d

a.
Rode o porta-lâmpadas ›››
Fig. 110 2 para a esquerda e puxe.
R
etir
e a lâmp

ada pressionando o porta-
-lâmpadas, ao mesmo tempo, a lâmpa-
da para a esquerda.
Proceder no sentido inverso para a mon-
tar.
1.
2.
3.
4.
5.
6.
7. Verifique o funcionamento da lâmpada. Aviso
Devido à dificuldade de acesso a lâmpadas
dos f

aróis de nevoeiro, recomendamos que se
dirija a um serviço técnico ou a uma oficina
especializada para as substituir. Substituição de lâmpadas de
incande
s

cência posteriores
Resumo das luzes traseiras Luzes traseiras na lateral
Luz indicadora de mudança de
direçãoPY21W NA LL
Luz de presença e de travãoP21W LL
Luzes traseiras na porta da mala
Lado esquerdo
Luzes de presençaP21W LL
Luz de nevoeiro/posiçãoP21W LL
Luz de marcha atrásW16W
Lado direito
Luzes de presença2x P21W LL
Luz de marcha atrásW16W8.
A tabela corresponde a um veículo para cir-
cu
l

ação à direita. De acordo com os países, a
posição das luzes pode variar.
Lâmpadas traseiras (na lateral) Fig. 111
Bagageira: Posição do parafuso de fi-
x ação d
a u

nidade de luz traseira. Fig. 112
Linguetas de fixação na parte poste-
rior d a u
nid

ade de luz traseira. Realize as operações na sequência indicada:
114

Fusíveis e lâmpadas
Verifique qual das lâmpadas apresenta
anom ali
a.
Abr
a a porta da mala.
Levantar a cobertura junto do rebaixe
com o lado plano de uma chave de fen-
das ››› Fig. 111 1 .
R etir
e o c

onetor da lâmpada.
Desenrosque com a mão ou com ajuda
de uma chave de fendas o parafuso de
fixação do farolim ››› Fig. 111 2 .
Extr ai
a o f

arolim da carroçaria, puxando
para si com cuidado, e deposite sobre
uma superfície limpa e lisa.
Desmonte o porta-lâmpadas desblo-
queando as linguetas de fixação
››› Fig. 112 1 .
S ub
s

tituir a lâmpada fundida.
Proceder no sentido inverso para a sua
montagem e prestar especial atenção ao
colocar o porta-lâmpadas. As linguetas
de fixação têm que encaixar de forma
audível. CUIDADO
Desmonte a unidade de luz traseira com cui-
da do p

ara não danificar nenhuma peça nem a
pintura. 1.
2.
3.
4.
5.
6.
7.
8.
9.
Aviso
● Co loque um p

ano macio como base, para
evitar danificar a unidade de luz traseira ao
pousá-la.
● No caso de se tratar de farolins LED, substi-
tua apena
s a luz indicadora de mudança de
direção. Luzes traseiras (na porta da mala)
Fig. 113
Porta do porta-bagagens aberta: reti-
r ar a t
amp

a. Fig. 114
desmontar o porta-lâmpadas. As lâmpadas substituem-se com a porta da
m
al
a aber

ta.
Realize as operações na sequência indicada:
Retirar a tampa da porta da mala no sen-
tido da seta ››› Fig. 113.
Desbloqueie as linguetas de fixação do
porta-lâmpadas ››› Fig. 114 1 , ou gire o
por t
a-lâmp

adas para a esquerda 2 e
3 .
Extr ai
a o por

ta-lâmpadas do seu lugar.
Pressione ligeiramente a lâmpada com
anomalia contra o porta-lâmpadas, em
seguida rode-a para a esquerda e ex-
traia-a.
Coloque a lâmpada nova, introduza-a na
sua base fazendo um pouco de pressão
e rode-a para a direita até ao limite. »
1.
2.
3.
4.
5.
115
Dados técnicos
Conselhos
Utilização
Emergências
Segurança

Emergências
Limpe o corpo de vidro das lâmpadas
c om um p
ano
, para eliminar as impres-
sões digitais que possam existir.
Verifique o funcionamento das lâmpa-
das de incandescência.
Proceda em sentido inverso para sua
montagem e preste especial atenção em
colocar o porta-lâmpadas, comprovando
que as linguetas de fixação estejam cor-
retamente fixas. Aviso
No caso do farolim de LED, só se pode substi-
tuir a lâmp a

da de marcha-atrás.Substituição de lâmpadas da luz de
m
atríc
u

la Fig. 115
No para-choques traseiro: luz de ma-
tríc u
l

a. 6.
7.
8.
Fig. 116
Luz de matrícula: desmontar o porta-
-lâmpa d

as. Realize as operações na sequência indicada:
Pre
s

sione a patilha da luz de matrícula
no sentido da seta ››› Fig. 115.
Retire um pouco a luz da matrícula.
No bloqueio do conector, pressione
››› Fig. 116 no sentido da seta 1 e puxe
o c onect
or

.
Gire o porta-lâmpadas no sentido da se-
ta 2 e retire-o juntamente com a lâm-
p a
d

a.
Substitua a lâmpada com anomalia por
uma lâmpada nova do mesmo tipo.
Introduza o porta-lâmpadas na luz de
matrícula e rode no sentido oposto ao
da seta 2 até ao topo.
Ligue o c onect
or ao por

ta-lâmpadas.
1.
2.
3.
4.
5.
6.
7. Aviso
Dependendo do nível de equipamento do veí-
cu lo

, as luzes da matrícula podem ser de LED.
Os LED têm uma vida estimada superior à vi-
da do veículo. No caso de avaria do farol LED,
dirija-se a uma oficina especializada para que
seja substituído. Luzes indicadoras de mudança de di-
reção l
at

erais Fig. 117
Indicador de mudança de direção in-
t e
gr

ado no espelho retrovisor Os indicadores de mudança de direção late-
r
ai
s

são de LED e estão integrados nos espe-
lhos retrovisores exteriores.
Caso não funcionem, dirija-se a uma oficina
autorizada para que sejam substituídos.
116

Utilização
Fig. 118
Posto de condução.118
